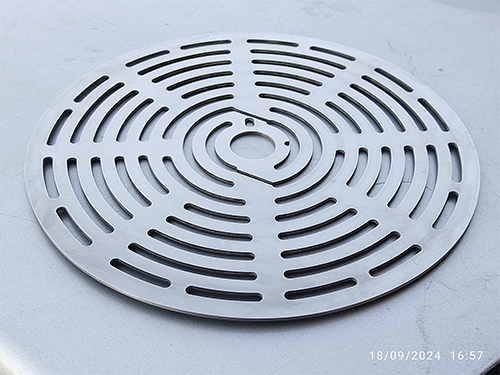

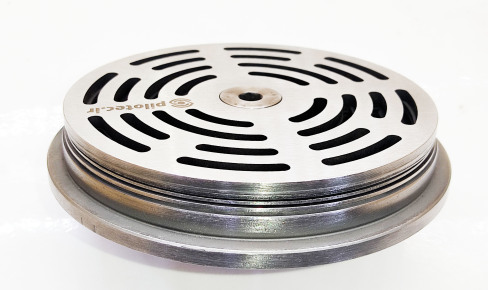

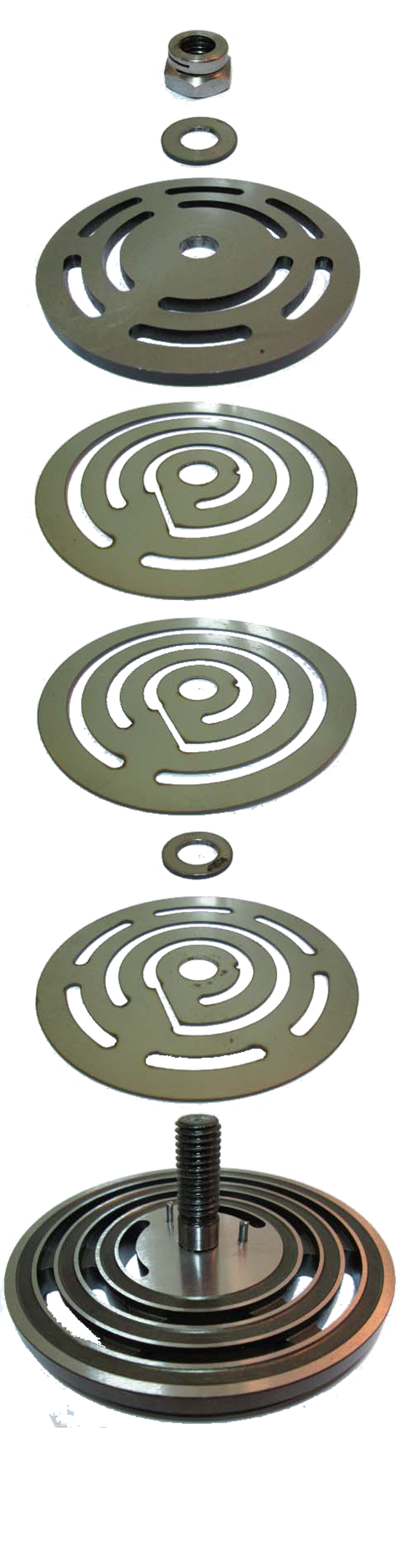

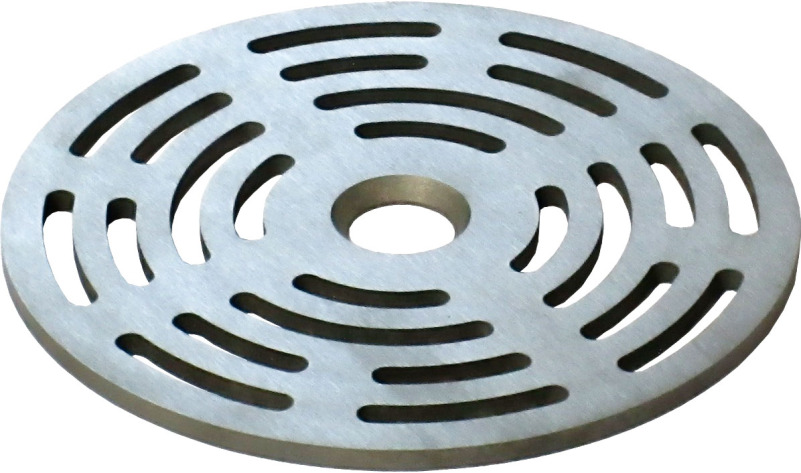

پلیت ولو PLATE VALVE ( سوپاپ کمپرسور )

ساخت انواع پلیت ولو یا سوپاپ کمپرسور

سوپاپ های مورد استفاده در کمپرسورها یک شیر یک طرفه است که به دو دسته ساکشن (مکش) یا دیسشارژ (تخلیه) تقسیم میشوند و در حالت عادی بسته بوده و در صورت وجود اختلاف فشار در دو سمت آن باز می شود. البته در مواردی خاص نظیر کمپرسورهای کوچک از یک قطعه برای باز نمودن سوپاپ استفاده می شود.
سوپاپ ها بحرانی ترین قطعه در کمپرسورهای رفت و برگشتی می باشند. این قطعه بیشترین تاثیر را روی راندمان کمپرسور داشته و به همین خاطر هرگونه خرابی در آن می تواند به شدت کارآیی کمپرسور را کاهش دهد. بررسی های انجام شده نشان می‌دهد که حدود ۳۰ الی ۴۰ درصد توقفات کمپرسورها به دلیل خرابی سوپاپ های آنها می باشد. انواع مختلف سوپاپ دارای خواص گوناگون میباشند که با توجه به شرایط کاری ، شکل و جنس های گوناگون دارند .

نکات مهم

سوپاپ ها نسبت به حضور مایعات و ذرات جامد حساس بوده و همین عوامل مهم ترین دلیل شکسته شدن صفحات و فنرهای سوپاپ ( PLATE VALVE ) می باشند.
هر سوپاپ مکش و یا تخلیه در هر سیکل تراکم یک بار باز و یکبار بسته می شود.
در هر کورس پیستون صفحه سوپاپ بلند شده و به حفاظ و نشیمنگاه سوپاپ ضربه میزند. این عمل را بال زدن سوپاپ (Fluttering) می نامند که عامل مهمی در شکسته شدن صفحات سوپاپ می‌باشد.
گازهایی با جرم مولکولی کم عامل اصلی بروز پدیده بال زدن سوپاپ ( PLATE VALVE ) می‌باشند.
بر اساس دستورالعمل API 618 سرعت گاز در سوپاپ های کمپرسورهای دوطرفه باید نصف سرعت گاز در سوپاپ های کمپرسورهای یک طرفه باشد.
طراحی سوپاپ ها عموما بر اساس قوانین آیرودینامیک و ترمودینامیک انجام می شود.

در یک کمپرسور یک مرحله ای یک طرفه که با سرعت دورانی ۱۰۰۰ دور در دقیقه کار می کند در هر شیفت کاری ۸ ساعته هر سوپاپ ۴۸۰ هزار مرتبه باز و بسته می شود.
به طور کلی توصیه می شود که سوپاپ ها در هر 4000 ساعت یک بار بازرسی و سرویس گردند.
جنس قطعات سوپاپ ها می بایست به گونه ای انتخاب شوند که دوام آن ها زیاد بوده و سازگاری لازم را با گاز مورد تراکم داشته باشد.
محل نصب آن بایستی به نحوی بوده که به سهولت قابل باز و بسته کردن و سرویس باشد.
طراحی به گونه ای باشد که پرسنل تعمیر کننده نتواند به طور اشتباهی قطعات آن را مونتاژ نماید.
افت فشار گاز در هنگام عبور از سوپاپ مکش، باعث کاهش دانسیته آن گردیده که در نهایت منجر به کاهش دبی جرمی کمپرسور می شود.

پلیت ولو ( PLATE VALVE ) با مشخصه های طراحی مطلوب:

طراحی مطلوب و عملکرد مناسب :

کاهش ظرفیت کمپرسور
گرم کردن گاز خروجی و درپوشهای سوپاپ
شنیدن صداهای غیر عادی در سیلندر مانند برخورد دو فلز باهم و یا عبور گاز از یک مجرای باریک
غیر عادی بودن فشار بین مرحله ای در کمپرسورهای چند مرحله ای
عمل کردن شیر اطمینان بین مرحله ای
نشتی گاز از فیلتر مکش
